Zweifach-Attack / Release Hüllkurvengenerator / Eurorack / PCB & Frontplatte

Dual Attack / Release Hüllkurven-Generator

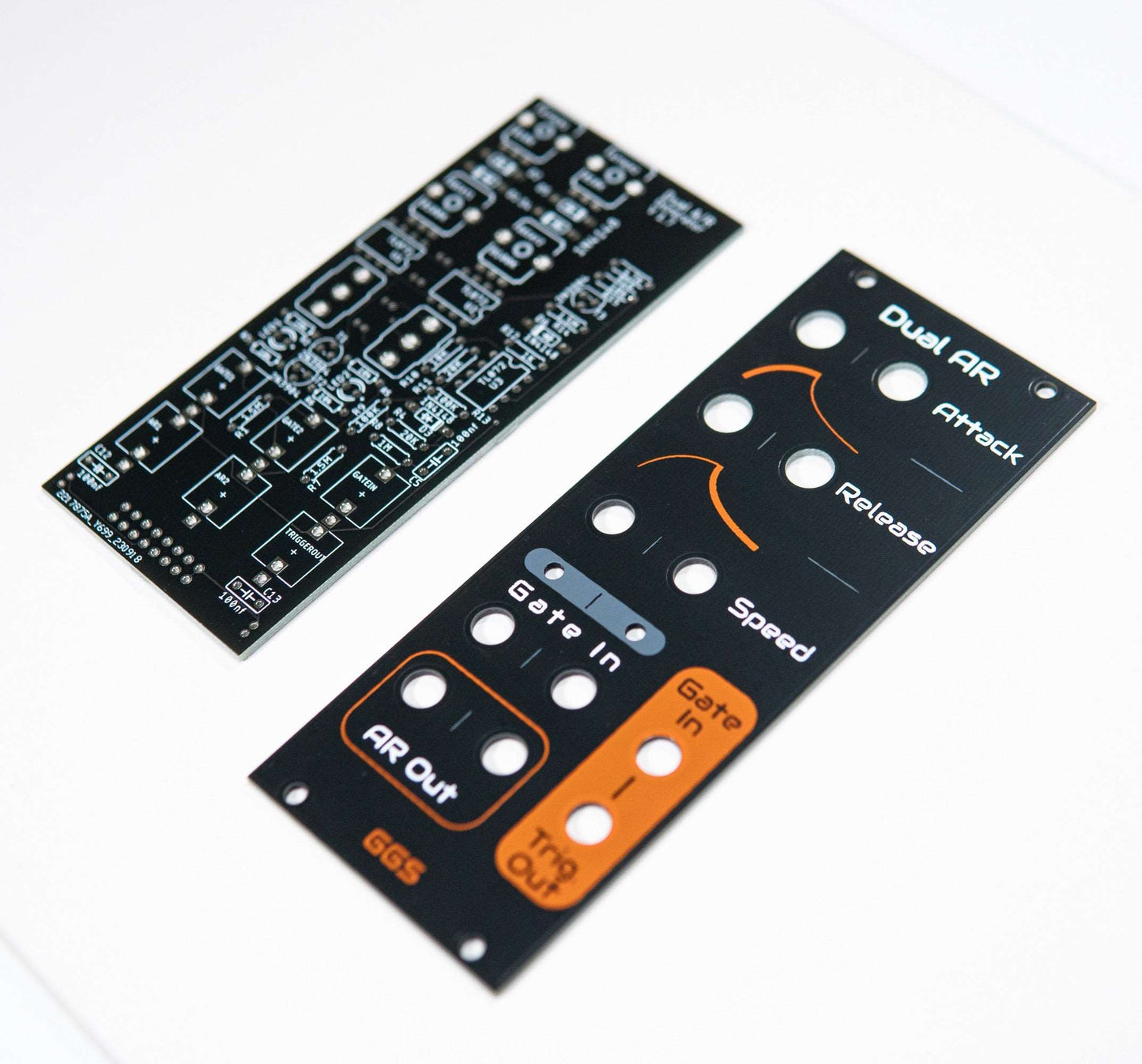

Der Dual Attack / Release Hüllkurven-Generator Eurorack PCB- und Frontplatten-Kit ist ein flexibles DIY-Hüllkurven-Modul, das entwickelt wurde, um die ansteigenden und abfallenden Flanken von eingehenden Gate- oder Trigger-Signalen zu formen. Es bietet zwei unabhängige A/R-Hüllkurven-Generatoren, wodurch es sich ideal zum Formen von VCAs, Filtern und Modulationszielen in Eurorack-Systemen eignet.

Hauptmerkmale

• Eurorack PCB- und Frontplatten-Kit
• Zwei unabhängige Attack / Release Hüllkurven-Generatoren
• Wählbare schnelle / kurze und langsame / lange Hüllkurven-Charakteristik
• Einstellbare Attack- und Release-Zeiten durch Kondensatorauswahl
• Gate-zu-Trigger-Konvertierung für kurze Hüllkurven-Generierung
• Geschaltete Klinkenbuchsen-Routing ermöglicht ein einzelnes Signal zum Triggern beider Hüllkurven
• Frontplatte aus PCB-Material, handgesiebdruckt

Hüllkurvenmodi & -verhalten

Jeder Hüllkurven-Generator bietet zwei Ansprecharten:

• Fast / Short – ideal für perkussive Klänge, Plucks und schnelle Modulationen
• Slow / Long – geeignet für lang anhaltende Töne und allmähliche Hüllkurvenformung

Attack- und Release-Zeiten werden durch Elektrolytkondensatoren bestimmt, wodurch Bastler die Hüllkurvenreaktion leicht an ihren Patching-Stil anpassen können.

Timing-Steuerung & Anpassung

Das Hüllkurven-Timing wird durch vier Kondensatoren gesteuert:

• C1 & C3 – Attack-Timing
• C2 & C4 – Release-Timing

Empfohlene Startwerte:

• C1 und C3: 1µF (schnellerer Attack)
• C2 und C4: 22µF (langsamerer Release)

Die Verwendung größerer Kondensatorwerte führt zu langsameren Hüllkurvensegmenten, während kleinere Werte schnellere Ansprechzeiten erzeugen. Experimente werden für individuelle Hüllkurvenformen empfohlen.

Gate- & Trigger-Routing

Ein eingebauter Gate-zu-Trigger-Konverter ermöglicht die Generierung kurzer Hüllkurven, besonders nützlich bei der Arbeit mit Sequenzern, die keine einstellbare Gate-Länge besitzen.

Geschaltete Klinkenbuchsen-Verbindungen verknüpfen:

• Trigger Out → Gate 1 Input
• Gate 1 Input → Gate 2 Input

Dies ermöglicht es einer einzelnen Gate- oder Trigger-Quelle, beide Hüllkurven-Generatoren zu aktivieren. Das Einstecken einer Klinke überschreibt das interne Routing und bietet volle Flexibilität bei der Verwendung separater Steuerungssignale.

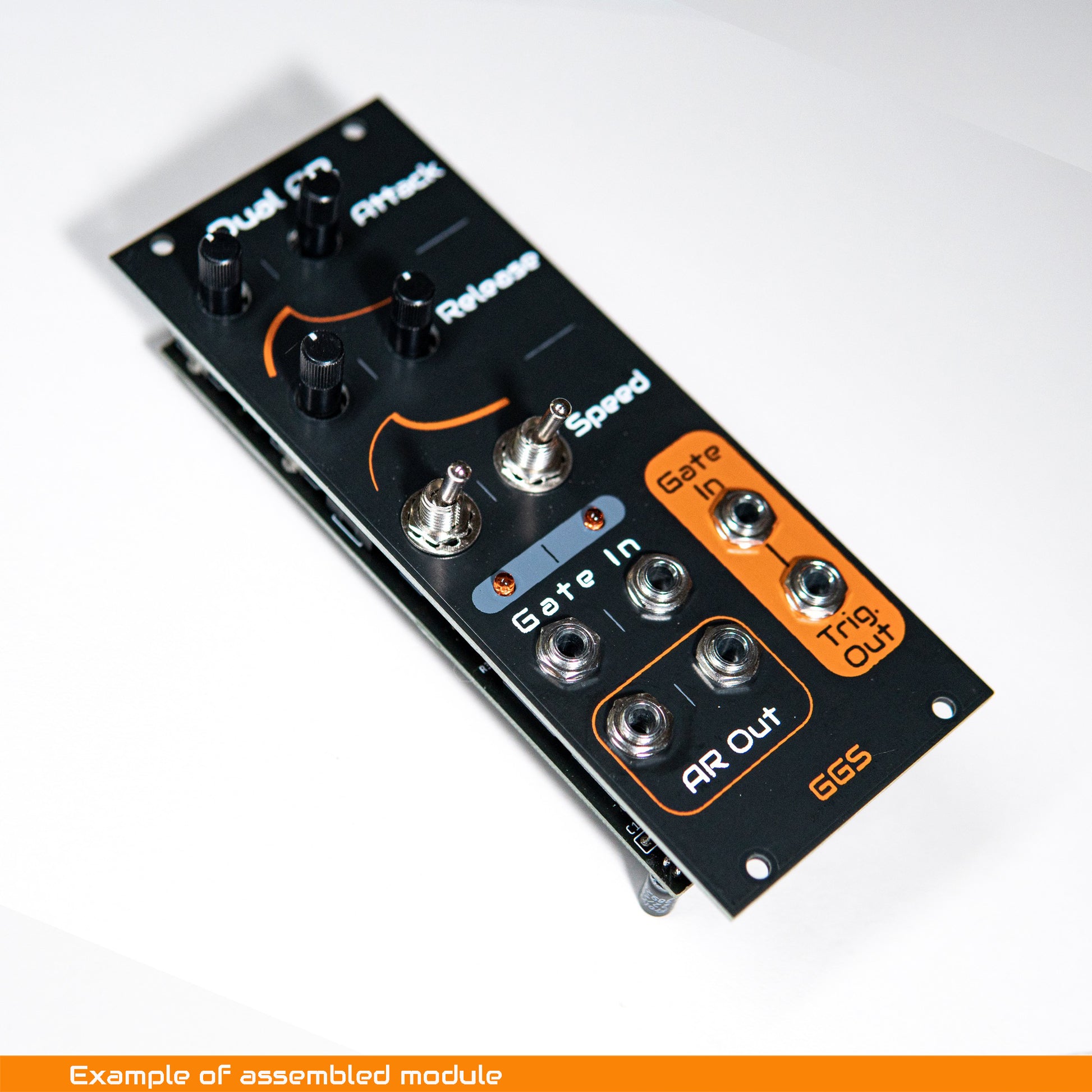

DIY Build & Frontplatte

Dieses Eurorack DIY-Kit für Fortgeschrittene ist für Bastler mit etwas Löterfahrung gedacht. Die Frontplatte besteht aus langlebigem PCB-Material und ist handgesiebdruckt, wodurch die Konsistenz mit anderen Guru Gara Synth Modulen erhalten bleibt.

Hinweis zum Aufbau: Verwenden Sie B100K-Potentiometer für die Attack-Regler (auf der PCB mit 10K beschriftet).

Technische Daten

• Format: Eurorack
• Breite: 10HP
• Tiefe: 25mm

Skiff Friendly Modul

Kompatible Komponenten wie Potentiometer, Klinkenbuchsen, Knöpfe und andere Bauteile finden Sie in der Kategorie Synth Parts.
